Födémfűtés és -hűtés

SLAB-16

Előreszerelt modulok a monolit betonfödémben

A monolit betonfödémmel készülő épületek jó lehetőséget nyújtanak arra, hogy az épület működéséhez szükséges, mennyezethez kapcsolódó gépészeti elemek magában a födémben kapjanak helyet. Többek között ilyen elemek lehetnek az épület fűtését és hűtését ellátó fűtőkörök is. A SLAB-16 egy betonfödémbe ágyazott mennyezetfűtési rendszer. A belső tér használata szempontjából, az „akadály mentes” mennyezetet használjuk, ahol fűtési szempontból semmi sincs az utunkban, remekül működik és manapság a legkedveltebb, ilyen célra használt felület. A födém homogén beton rétege fűtési-és hűtési célra egyaránt jól használható. A csövek az alsó síktól 10 mm-re futnak, így a mindenkori igényeket jól követő, rugalmasan szabályozható megoldás alakítható ki.

Előnyök

Az építés szempontjából a sík, nagy kiterjedésű zsaluzaton

könnyebb a munka (nem kell fárasztó módon fej fölött szerelni),
gyorsabb a szerelés,
nem kell létrát, állványt használni,
a fűtőkörök előre gyártott elemekből (modulokból) épülnek meg
a mennyezet vakolása nem szükséges, csak glettelést igényel.

A monolit építési mód széles körű alkalmazása miatt a SLAB-16

családi házak,
társasházak,
irodaházak
egészségügyi intézmények és
más középületek

ideális felületfűtési megoldása lehet.

Tervezéstől a kivitelezésig

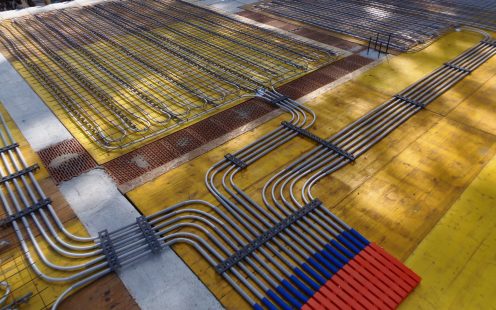

A födémfűtő, -hűtő rendszert az épületről kapott építész rajzok alapján kollégáink megtervezik. Az elkészült rajzok alapján legyártjuk és az építkezés helyszínére szállítjuk az egyedi azonosítóval ellátott modulokat. A zsaluzatra helyezett, lépésálló modulok bekötőcsövei a rajzon megadott átvezetési pontokon (átvezető dobozok) lépik át a födém alsó síkját. (Kötés a födémben nem készül.) A kizsaluzást követően a szabad csővégek közvetlenül vagy préstoldóval hosszabbítva érik el a mennyezet közelében (mennyezet síkján vagy a fal tetején) elhelyezett osztó-gyűjtőt (direkt csatlakozás esetén).

#partner

SLAB-16

Beépítés

A SLAB-16 modul az épületszerkezet része, emiatt több szakipar együttes, összehangolt munkájára van szükség. Már a tervezés fázisában együtt kell dolgozniuk a különböző szakágak tervezőinek, hogy a helyszíni ütközések elkerülhetőek legyenek. Ennek ellenére a szerelés megkezdése előtt a helyszínen érdemes újra egyeztetni a végleges szakági terveket annak érdekében, hogy a közös területen közel azonos időben végzett munka minél zökkenőmentesebben elvégezhető legyen.

Részletes beépítési útmutatóért, kérjük tekintse meg katalógusunkat!

10 lépés a helyes kivitelezés érdekében

A zsaluzat előkészítése a szerelésre (Támasztékok, zsalutáblák beépítése, sík beállítása, tapadásgátló anyag felhordása, stb).

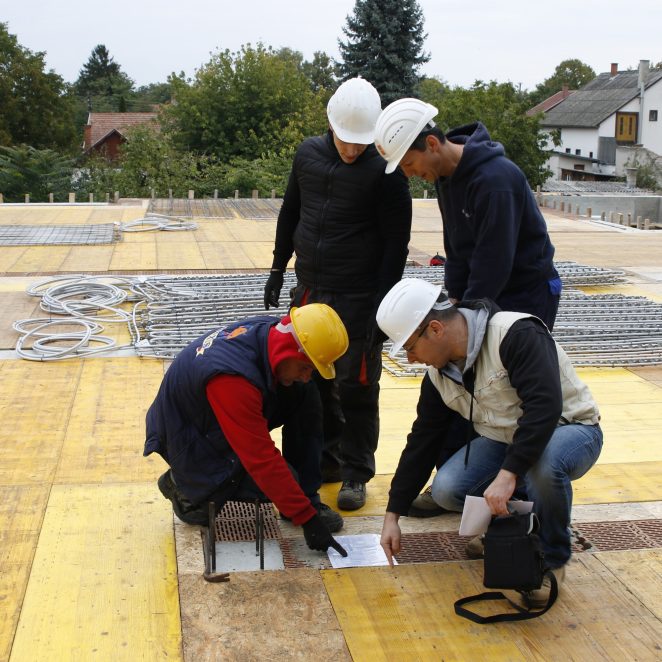

Munkaterület előkészítése, különböző szakági tervek végső egyeztetése az esetleges ütközési pontok vizsgálata.
Helyiségek feljelölése a zsaluzaton, az építész tervnek megfelelően.
A SLAB-16 modul alatt elhelyezkedő pl villamos szerelvények elhelyezése, előkészítése.

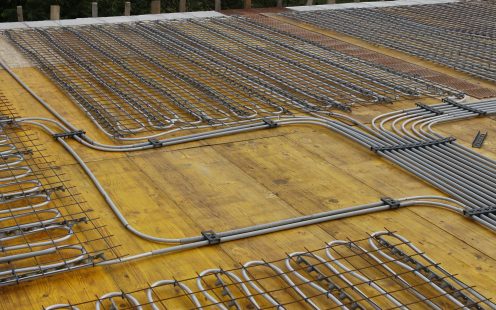

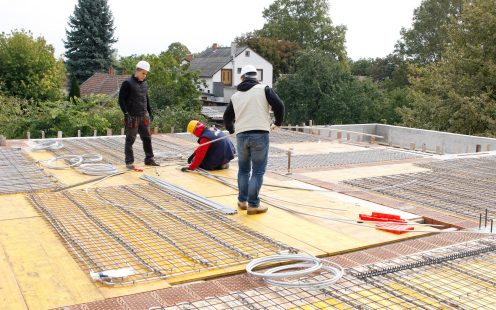

SLAB-16 modulok terv szerinti kiosztása, rögzítése.

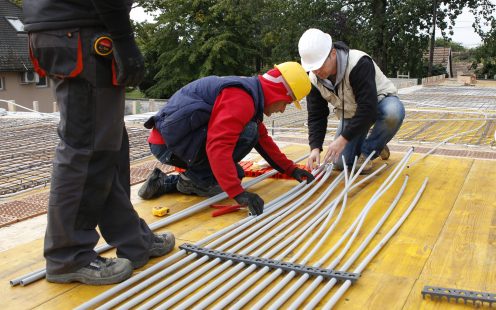

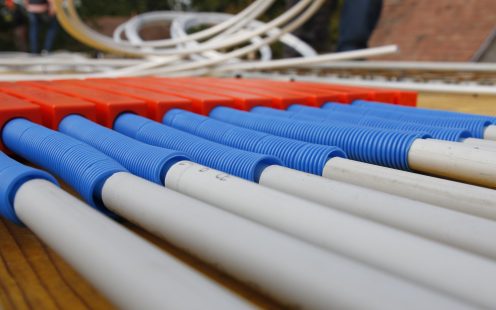

Bekötő vezetékek lefektetése, védőcsőbe húzása,átvezető dobozok elhelyezése rögzítése.

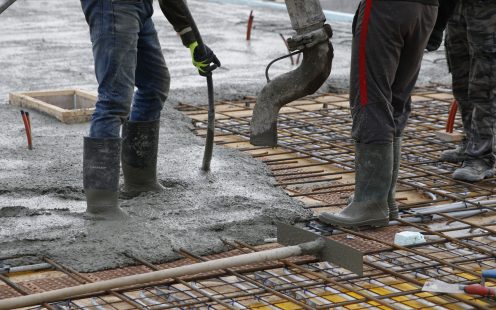

Betonvas szerelés, villamos és egyéb gépészeti (pl. légtechnika) csövek elhelyezése, betonozás.
Az épületen belüli fűtő-hűtő gépészeti hálózat készre szerelése, feltöltése.
Nyomáspróba, beüzemelés, beszabályozás.
A mennyezet felületének végleges kialakítása, glettelés, festés, stb.

Több betöltése

Fűtés és hűtés szabályozás

A fűtési-hűtési rendszerek megbízható, az igényekhez igazodó, gazdaságos működtetéséhez szabályozó rendszerre van szükség. A megfelelő megoldás kiválasztásához ismerni kell az üzemeltetni kívánt rendszer felépítését, a vezérelni kívánt egységek paramétereit, az ellátandó feladatok típusát és nem mellesleg a felhasználó elvárásait.
