PE Nyomócsőrendszer

A polietilén (PE) nyomócsőrendszerek az alapanyag tulajdonságainak és a magas színvonalú gyártástechnológiának köszönhetően kiválóan alkalmasak épületen kívüli vízellátási- és a gázelosztó hálózatok, valamint szennyvíz nyomóvezetékek kialakítására.

A különböző funkcióra gyártott csövek fizikailag is megkülönböztethetők:

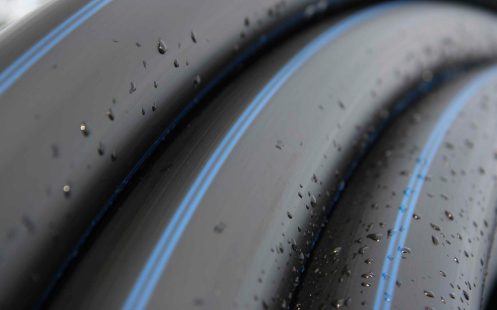

vízszállításra az MSZ EN 12201 szabvány szerint kék csíkozású,
szennyvízszállításra ugyancsak az MSZ EN 12201 szerint, de barna csíkozású,
gázszállításra az MSZ EN 1555 szerint, sárga csíkozású

fekete alapszínű csöveket gyártunk, PE100 (MRS10) anyagból.

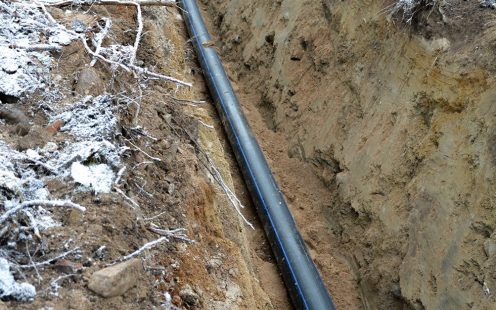

A csövek fektetése a legtöbb esetben földárokba történik. Az anyag rugalmasságának köszönhetően DN 125 mm-ig a csövek tekercsben is szállíthatók, így csökkenthető a csőkötések mennyisége. Az csövek hossza általános esetben 12 m, de 18 m-es kivitel is lehetséges. A csőhálózat elemeinek összekötése tompa- és elektrofúziós hegesztéssel (elektrofitting) valamint mechanikus gyorskötő-, és karimás idomokkal történhet.

A PN (névleges nyomás) osztályok besorolása az SDR (szabványos méretarány) és S (csősorozat) alá a funkció függvényében alkalmazandó „c” biztonsági tényező alapján történik:

MSZ EN 12201

PE100 (MRS10) anyagból c=1,25 biztonsági tényezővel
SDR	9	11	13,6	17	21	26
S	4	5	6,3	8	10	12,5
PN (bar)	20	16	12,5	10	8	6

MSZ EN 1555

PE100 (MRS10) anyagból c=2 biztonsági tényezővel
SDR	11	17,6
S	5	8,3
PN (bar)	10	6

Előnyök

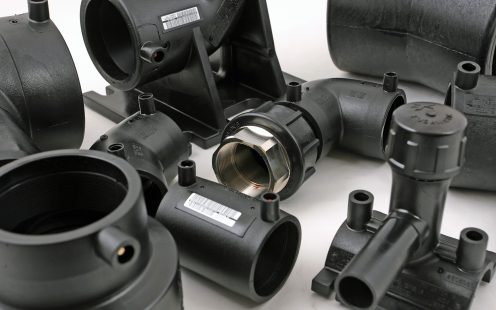

Széles idomválaszték

A kötések készülhetnek elektrofittinggel valamint gyorskötő- és karimás idomokkal is.

KÖNNYŰ BEÉPÍTHETŐSÉG

Nehéz helyzetekbenben is jól használható.

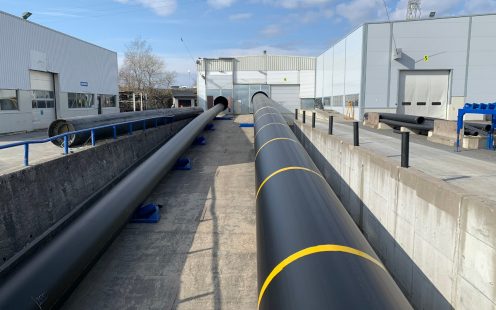

Extra nagy átmérőben is

Akár 2,5 m átmérőjű csövek különleges felhasználáshoz.

A hőre lágyuló műanyag csövek így a PE esetében is lényeges jellemző, hogy az élettartam – feszültség-hőmérséklet összefüggésrendszerben és egységben kell vizsgálni, méretezni a csőrendszert. A fenti táblázatokban megadott nyomásfokozatok (PN), mint hidrosztatikus terhelések 20°C-ig érvényesek. 20°C feletti hőmérséklet esetén csökkentő tényezőket kell beiktatni az alkalmazástechnikai útmutatóban leírtak szerint. Alkalmazása max. 40°C hőmérsékletig javasolt.

További információért tekintse meg alkalmazástechnikai útmutatónkat, valamint nyomáspróba útmutatónkat.

Új generációs alapanyag

A PE nyomócsövek új generációs alapanyaga a PE-RC, amely egy speciális tulajdonságokkal rendelkező polietilén. Az anyag molekulaszerkezete megakadályozza – korlátozza -, hogy külső sérülésekből repedések képződjenek a csőfalban. A csőrendszer egyaránt alkalmazható földárokba és kitakarás nélküli technológiákhoz, illetve minden olyan esetben, ahol a cső fokozottan ki van téve a sérüléseknek.

Termékválaszték: DN20-tól DN500 mm-ig, SDR17 (PN10) és SDR11 (PN16)
